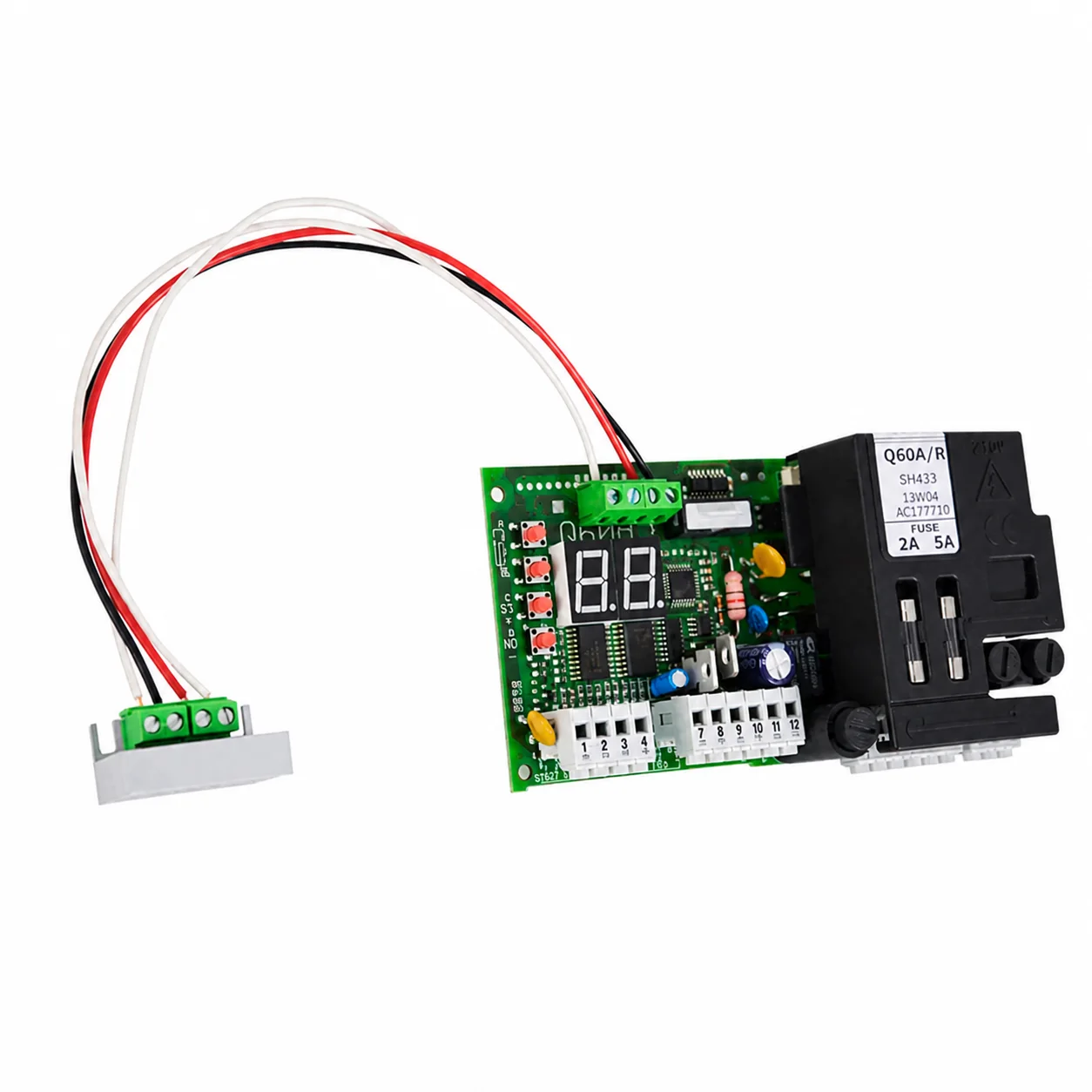

نقد و بررسی برد مدارفرمان پروتکو Q60
پروتکو یکی از سازندگان قدیمی ایتالیایی در حوزهٔ درب اتوماتیک است و Q60 واحد کنترل استاندارد آن برای دربهای بازویی دو لنگه به شمار میرود.
اگر بین گزینهٔ داخلی و وارداتی مردد هستید، مقایسهٔ جک ایرانی و ایتالیایی تصویر روشنی از تفاوتها میدهد.
مشخصات فنی در یک نگاه
| ویژگی | مقدار |
|---|---|
| نوع قطعه | برد کنترل فابریک |
| ولتاژ کار | ۲۳۰ ولت AC |
| تعداد موتور | دو موتور |
| روش تنظیم | منوی پارامتری با نمایشگر |
| ورودی ایمنی | چشمی، لبهٔ حساس، توقف اضطراری |
| خروجی قفل برقی | دارد |
| کشور سازنده | ایتالیا |
چرا ورودی ایمنی مجزا اهمیت دارد؟
وقتی چشمی، لبهٔ حساس و توقف اضطراری هرکدام ترمینال خودشان را دارند، برد میداند کدام مدار قطع شده و واکنش متناسب نشان میدهد. در بردهای ساده که همهٔ اینها روی یک ورودی جمع میشوند، این تفکیک از بین میرود.
نتیجهٔ عملی، عیبیابی سریعتر است. بهجای بررسی کل مسیر، فقط همان مدار قطعشده را دنبال میکنید.
نصب و راهاندازی
مسیر استاندارد راهاندازی:
- قطع برق و بررسی نقشهٔ سیمکشی جعبهٔ کنترل
- نصب برد و اتصال تغذیهٔ ۲۳۰ ولت
- بستن سیم دو موتور و خازنها مطابق راهنمای برد
- اتصال چشمی، لبهٔ حساس، شستی و قفل برقی
- ورود به منو و ثبت مقادیر نیرو، زمان و ترتیب لنگهها
معنی هر پارامتر در آموزش تنظیم برد جک پارکینگ توضیح داده شده است.
مزایا و معایب
نقاط قوت:
- منوی پارامتری با مقادیر عددی قابل ثبت و تکرار
- ورودیهای ایمنی مجزا و عیبیابی سریعتر
- خروجی آمادهٔ قفل برقی بدون رابط اضافه
نقاط ضعف:
- قیمت بالاتر از بردهای جایگزین داخلی
- تنظیم اولیه برای نصاب کمتجربه زمانبر است
- در دسترس بودن قطعات یدکی به واردات وابسته است
چه کسانی به این برد نیاز دارند؟
مالکان جکهای پروتکو که برد اصلی از کار افتاده، بهویژه روی جک بازویی پروتکو Leader 4. برای دربهای سنگینتر هم همین برد پاسخگو است.
سایر گزینههای دو موتوره در دستهٔ برد کنترل قابل مقایسهاند.
نگهداری و طول عمر
- محافظت از برد در برابر رطوبت داخل جعبهٔ کنترل
- نصب محافظ نوسان روی خط تغذیه
- یادداشت کردن مقادیر منو پس از تنظیم نهایی
- بررسی سالانهٔ ترمینالهای موتور و ورودیهای ایمنی
جمعبندی
Q60 برای کسی مناسب است که کنترل دقیق و قابل تکرار میخواهد و حاضر است بابت آن هزینه کند. روی یک جک ایتالیایی، این برد سیستم را به حالت طراحیشده بازمیگرداند.
اگر مطمئن نیستید برد قابل تعمیر است یا نه، پیش از خرید از سرویس تعمیر برد جک پارکینگ استفاده کنید.
